Trong lĩnh vực kiểm tra chất lượng (QC/QA) và nghiên cứu – phát triển (R&D), đặc biệt với linh kiện điện tử, bán dẫn và mạch tích hợp, các phương pháp quan sát thông thường bằng ánh sáng khả kiến (visible light) đôi khi không đáp ứng được yêu cầu kiểm tra các lớp bên trong. Đó là lúc công nghệ IR (Infrared – hồng ngoại) trong kính hiển vi phát huy vai trò quan trọng.
- Công nghệ IR là gì?
IR (Infrared) là vùng ánh sáng có bước sóng dài hơn ánh sáng nhìn thấy, thường nằm trong khoảng 700 nm – vài micromet. Nhờ bước sóng dài hơn, tia IR có khả năng xuyên qua một số vật liệu mà ánh sáng thường không thể xuyên qua, điển hình là:
- Silicon (Si)
- Một số lớp phủ, lớp epoxy
- Bao gói chip bán dẫn (IC package)
Kính hiển vi tích hợp công nghệ IR sử dụng nguồn sáng hồng ngoại kết hợp với cảm biến IR để quan sát các cấu trúc ẩn bên trong mẫu vật.
- Vì sao kiểm tra hàng cần kính hiển vi IR?
Trong kiểm tra linh kiện và sản phẩm điện tử, rất nhiều lỗi không thể phát hiện bằng mắt thường hoặc kính hiển vi quang học thông thường, chẳng hạn:
- Đứt mạch bên trong chip
- Lệch bonding wire
- Nứt vi mô (micro crack) trong silicon
- Lỗi kết nối TSV, via, pad ẩn
- Lỗi sau đóng gói (post-package failure)
👉 Công nghệ IR cho phép “nhìn xuyên” lớp vỏ, giúp phát hiện lỗi không phá hủy mẫu, tiết kiệm thời gian và chi phí.
- Nguyên lý hoạt động của kính hiển vi IR
Kính hiển vi IR hoạt động dựa trên 3 thành phần chính:
- Nguồn sáng IR: phát tia hồng ngoại với bước sóng phù hợp
- Hệ quang học IR: thấu kính, gương được tối ưu cho IR
- Camera/cảm biến IR: thu nhận hình ảnh IR và chuyển thành ảnh hiển thị
Khi tia IR chiếu vào mẫu:
- Một phần ánh sáng bị hấp thụ
- Một phần phản xạ hoặc xuyên qua vật liệu
Sự khác biệt này tạo nên độ tương phản, giúp quan sát cấu trúc bên trong mẫu.
- Ứng dụng thực tế của kính hiển vi IR
Công nghệ IR được ứng dụng rộng rãi trong nhiều lĩnh vực:
🔹 Kiểm tra linh kiện bán dẫn
- Quan sát die silicon bên trong IC
- Kiểm tra bonding wire, flip-chip
- Phân tích lỗi ESD, EOS

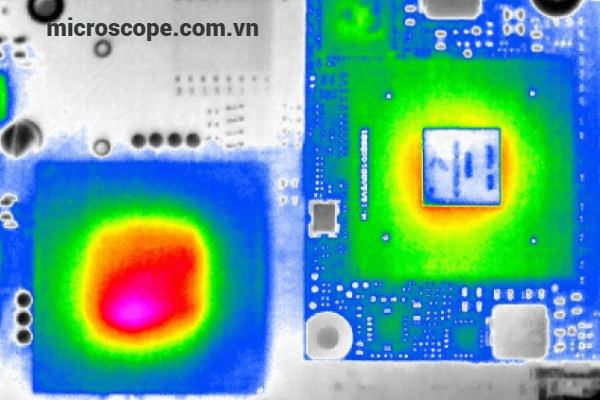

🔹 Kiểm tra PCB & module điện tử
- Xác định đường mạch ẩn
- Kiểm tra lỗi kết nối đa lớp
- Phát hiện nứt vỡ vi mô
🔹 Phân tích lỗi không phá hủy (Non-destructive inspection)
- Giữ nguyên mẫu để phân tích tiếp
- Phù hợp cho QA, RMA, FA lab
🔹 R&D và đào tạo kỹ thuật
- Nghiên cứu cấu trúc chip
- Đào tạo kỹ sư kiểm tra chất lượng
- Ưu điểm của công nghệ IR trong kiểm tra hàng
✅ Không phá hủy mẫu
✅ Phát hiện lỗi ẩn bên trong
✅ Tiết kiệm thời gian so với cắt mẫu
✅ Tăng độ tin cậy trong đánh giá chất lượng
✅ Hỗ trợ phân tích lỗi chuyên sâu
So với các phương pháp như X-ray hay cross-section, kính hiển vi IR có lợi thế về chi phí đầu tư thấp hơn, thao tác đơn giản và phù hợp cho kiểm tra thường xuyên trong nhà máy.
- Hạn chế cần lưu ý
Dù có nhiều ưu điểm, công nghệ IR cũng có một số hạn chế:
- Khả năng xuyên phụ thuộc vật liệu và độ dày
- Độ phân giải thấp hơn ánh sáng khả kiến
- Không thay thế hoàn toàn X-ray trong một số trường hợp
👉 Vì vậy, IR thường được sử dụng kết hợp với các phương pháp kiểm tra khác để đạt hiệu quả tối ưu.
- Kết luận
Công nghệ IR trong kính hiển vi kiểm tra hàng là giải pháp hiệu quả cho việc quan sát và phân tích các cấu trúc ẩn bên trong linh kiện điện tử, đặc biệt trong ngành bán dẫn và sản xuất điện tử hiện đại. Với khả năng kiểm tra không phá hủy, nhanh chóng và trực quan, kính hiển vi IR đang ngày càng trở thành thiết bị không thể thiếu trong phòng QC/QA và R&D.
