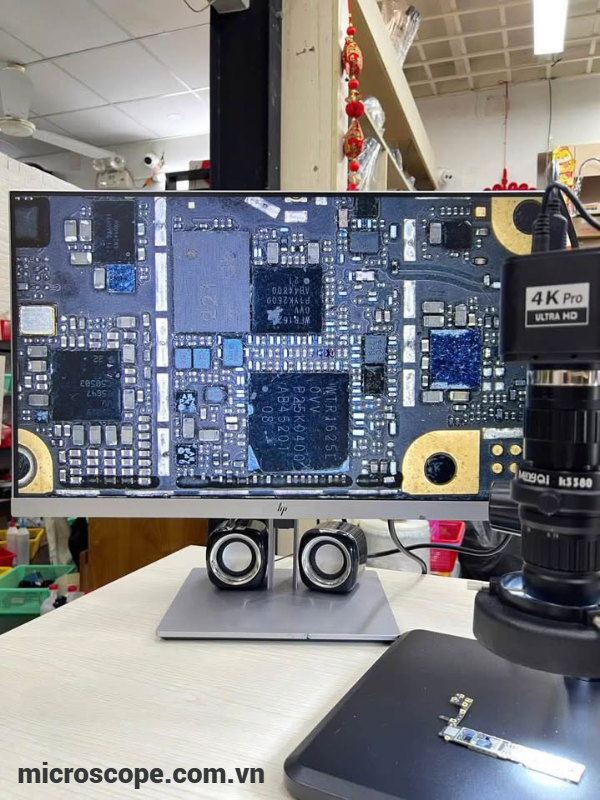

Khi lựa chọn kính hiển vi để kiểm tra và sửa chữa linh kiện điện tử, một trong những câu hỏi được hỏi nhiều nhất là: “Kính hiển vi cần độ phóng đại bao nhiêu là đủ?”. Không ít người cho rằng phóng đại càng lớn càng tốt, tuy nhiên trên thực tế, chọn sai độ phóng đại không những gây lãng phí chi phí đầu tư mà còn làm giảm hiệu quả thao tác và độ chính xác khi làm việc.
Bài viết này sẽ giúp bạn hiểu rõ độ phóng đại của kính soi hàng phù hợp cho từng loại linh kiện điện tử, từ đó lựa chọn kính hiển vi đúng nhu cầu, dễ sử dụng và bền bỉ lâu dài.
- Độ phóng đại kính hiển vi là gì?
Độ phóng đại của kính hiển vi là mức độ làm lớn hình ảnh của vật thể so với kích thước thật, thường được biểu thị dưới dạng số lần (x), ví dụ: 10x, 20x, 50x, 100x.
Trong thông số của kính hiển vi kiểm tra linh kiện điện tử, độ phóng đại ảnh hưởng trực tiếp đến:
- Khả năng quan sát chi tiết mối hàn, chân IC
- Khoảng làm việc (working distance)
- Độ thoải mái khi thao tác tay
- Trường nhìn (field of view)
👉 Vì vậy, độ phóng đại cần được cân bằng, không phải càng cao càng tốt.
- Hiểu đúng về nhu cầu kiểm tra linh kiện điện tử
Trong thực tế, kỹ thuật viên điện tử thường thực hiện các công việc:
- Kiểm tra mối hàn SMD
- Sửa chữa, rework PCB đa lớp
- Quan sát nứt gãy, chạm chập, short mạch
- Kiểm tra linh kiện siêu nhỏ sau sản xuất
Mỗi công việc trên không yêu cầu cùng một mức phóng đại.
>> Xem thêm : Những điều người bán ít khi nói khi tư vấn kính hiển vi
- Độ phóng đại phù hợp cho từng loại linh kiện
3.1. Linh kiện xuyên lỗ (THT)
Ví dụ: điện trở cắm, tụ hóa, diode cắm
- Độ phóng đại khuyến nghị: 5x – 10x
- Mục đích: quan sát mối hàn, chân linh kiện
👉 Với mức này, nhiều trường hợp kính lúp công nghiệp đã đủ dùng.

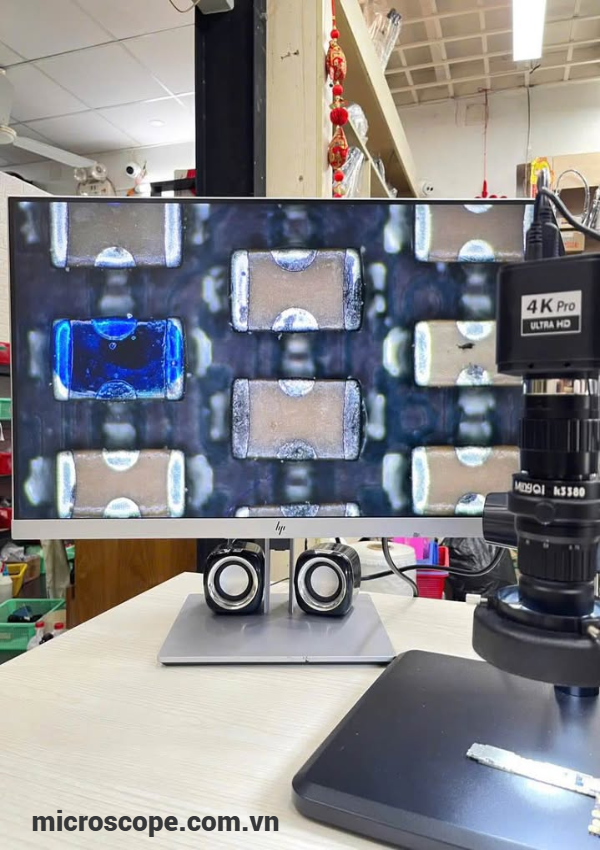

3.2. Linh kiện SMD cỡ lớn (0603, 0805)
- Độ phóng đại khuyến nghị: 10x – 20x
- Phù hợp cho:
- Kiểm tra lỗi hàn
- Phát hiện cầu hàn
👉 Đây là mức phóng đại phổ biến nhất trong xưởng SMT.
3.3. Linh kiện SMD nhỏ (0402, 0201)
- Độ phóng đại khuyến nghị: 20x – 40x
- Cần hình ảnh rõ nét, ánh sáng tốt
👉 Kính hiển vi soi nổi hoặc kính hiển vi điện tử là lựa chọn phù hợp.
3.4. IC chân mịn, BGA, QFN
- Độ phóng đại khuyến nghị: 30x – 50x
- Mục đích:
- Quan sát mép chân IC
- Kiểm tra bi BGA (bề mặt)
❗ Không nên dùng phóng đại quá cao vì:
- Trường nhìn hẹp
- Khó thao tác tay
3.5. Phân tích lỗi chi tiết, nghiên cứu R&D
- Độ phóng đại khuyến nghị: 50x – 100x
- Ứng dụng:
- Phân tích nứt mạch
- Soi chi tiết bề mặt vi mô
👉 Thường dùng trong phòng lab, không phải sửa chữa thường xuyên.
- Bảng tổng hợp nhanh độ phóng đại
| Ứng dụng | Độ phóng đại phù hợp |
| THT | 5x – 10x |
| SMD 0603 / 0805 | 10x – 20x |
| SMD 0402 / 0201 | 20x – 40x |
| IC QFN / BGA | 30x – 50x |
| Phân tích chuyên sâu | 50x – 100x |
- Vì sao không nên chọn kính phóng đại quá cao?
Nhiều người mới thường nghĩ rằng 100x – 200x là tốt nhất, nhưng thực tế:
- Phóng đại cao → trường nhìn rất hẹp
- Khoảng làm việc ngắn → khó thao tác mỏ hàn, nhíp
- Rung tay nhỏ cũng gây rung hình lớn
- Dễ mỏi mắt, giảm năng suất
👉 Với sửa chữa điện tử, phóng đại vừa đủ quan trọng hơn độ phóng đại cao.
>> Xem thêm : Cách Sử Dụng Kính Hiển Vi: Hướng Dẫn Chi Tiết Cho Người Mới
- Kính hiển vi điện tử và độ phóng đại “ảo”
Với kính hiển vi điện tử, cần lưu ý:
- Phóng đại hiển thị phụ thuộc:
- Camera
- Kích thước màn hình
- Khoảng cách quan sát
❗ Con số phóng đại quảng cáo (ví dụ 200x) không hoàn toàn phản ánh độ phóng đại quang học thực.
👉 Nên quan tâm đến:
- Độ phân giải camera
- Độ nét hình ảnh thực tế
- Khoảng làm việc
- Gợi ý chọn kính hiển vi theo nhu cầu thực tế
- Xưởng SMT, sửa chữa PCB: 10x – 40x
- Trung tâm bảo hành, rework IC: 20x – 50x
- Phòng lab, R&D: 50x – 100x
👉 Không cần đầu tư kính quá cao nếu không dùng hết công năng.
- Kết luận
Không có một con số phóng đại kính hiển vi “chuẩn” cho mọi trường hợp. Độ phóng đại phù hợp nhất là mức:
- Đủ nhìn rõ lỗi cần kiểm tra
- Vẫn giữ được khoảng làm việc thoải mái
- Không gây mỏi mắt và rung hình
Trong phần lớn ứng dụng kiểm tra và sửa chữa linh kiện điện tử, mức 10x – 40x đã đáp ứng rất tốt. Việc chọn đúng độ phóng đại không chỉ giúp làm việc hiệu quả hơn, mà còn tiết kiệm chi phí đầu tư và kéo dài tuổi thọ thiết bị.
