Trong các nhà máy điện tử hiện đại, kính hiển vi công nghiệp đã trở thành thiết bị không thể thiếu, đặc biệt trong sản xuất và kiểm tra bo mạch điện tử (PCB). Khi linh kiện ngày càng nhỏ, mật độ linh kiện ngày càng cao, việc quan sát bằng mắt thường hoặc kính lúp đơn giản không còn đáp ứng được yêu cầu về độ chính xác, chất lượng và độ ổn định.
Vậy kính hiển vi công nghiệp là gì, khác gì so với các loại kính hiển vi thông thường, và vai trò của nó trong sản xuất bo mạch điện tử ra sao? Bài viết dưới đây sẽ giúp bạn hiểu rõ một cách chi tiết và thực tế.
- Kính hiển vi công nghiệp là gì?
Kính hiển vi công nghiệp là loại kính hiển vi được thiết kế chuyên dụng cho các ứng dụng:
- Sản xuất công nghiệp
- Kiểm tra chất lượng (QC)
- Sửa chữa, bảo trì (repair)
- Nghiên cứu – phát triển (R&D)
Khác với kính hiển vi sinh học dùng để quan sát mẫu vật sinh học (tế bào, vi khuẩn…), kính hiển vi công nghiệp tập trung vào:
- Quan sát bề mặt vật liệu
- Kiểm tra cấu trúc, hình dạng, khuyết tật
- Làm việc với vật thể rắn, kích thước nhỏ
📌 Trong ngành điện tử, kính hiển vi công nghiệp thường được dùng để:
- Soi bo mạch PCB
- Kiểm tra linh kiện SMD, IC, BGA
- Phát hiện lỗi hàn, nứt vỡ, lệch chân linh kiện
- Đặc điểm chính của kính hiển vi công nghiệp
Một kính hiển vi công nghiệp tiêu chuẩn thường có các đặc điểm sau:
🔹 2.1. Độ phóng đại phù hợp cho sản xuất
- Phổ biến: 5x – 50x hoặc 10x – 100x
- Không cần phóng đại quá cao như kính sinh học
- Ưu tiên độ rõ nét và chiều sâu trường ảnh
👉 Với bo mạch điện tử, phóng đại quá lớn sẽ:
- Khó thao tác
- Dễ mỏi mắt
- Không hiệu quả cho kiểm tra hàng loạt
🔹 2.2. Khoảng làm việc dài (Working Distance)
Khoảng làm việc dài cho phép:
- Đặt bo mạch
- Thao tác hàn, sửa chữa trực tiếp dưới kính
📌 Đây là điểm rất quan trọng khi dùng kính hiển vi cho sản xuất PCB.
🔹 2.3. Hệ thống chiếu sáng chuyên dụng
Kính hiển vi công nghiệp thường tích hợp:
- Đèn LED vòng
- Đèn chiếu xiên
- Đèn đồng trục (coaxial light)
👉 Giúp làm nổi bật:
- Vết nứt
- Lỗi bề mặt
- Đường mạch nhỏ
🔹 2.4. Thiết kế bền bỉ, dùng liên tục
- Hoạt động nhiều giờ/ngày
- Phù hợp môi trường nhà máy
- Ít sai lệch, độ ổn định cao
>> Xem thêm : Kinh nghiệm mua kính hiển vi lần đầu – Tránh 5 sai lầm phổ biến
- Phân loại kính hiển vi công nghiệp phổ biến

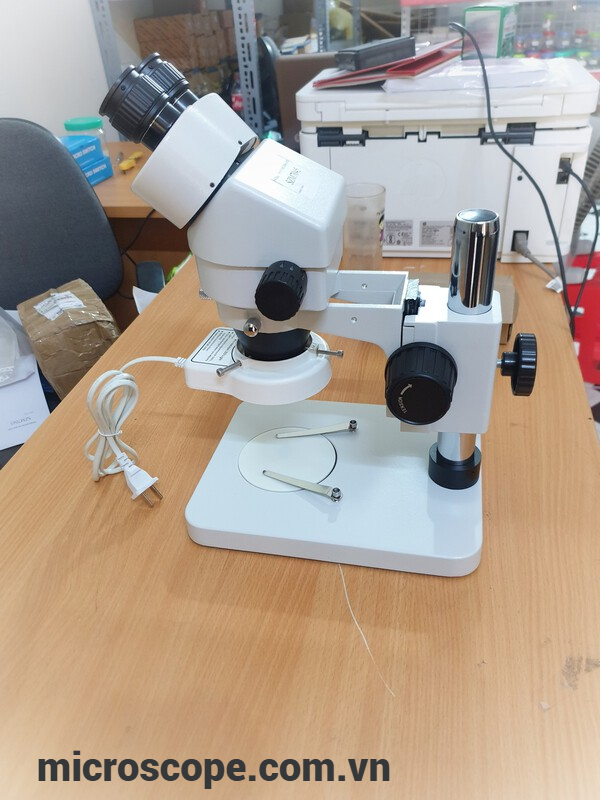

🔹 3.1. Kính hiển vi soi nổi (Stereo Microscope)
Đây là loại phổ biến nhất trong sản xuất bo mạch.
Đặc điểm:
- Hình ảnh 3D
- Dễ quan sát
- Dễ thao tác
Ứng dụng:
- Kiểm tra PCB
- Sửa chữa linh kiện
- Lắp ráp điện tử
🔹 3.2. Kính hiển vi điện tử kỹ thuật số
Loại kính tích hợp:
- Camera
- Màn hình
- Chụp ảnh / quay video
Ưu điểm:
- Không cần nhìn qua thị kính
- Lưu trữ hình ảnh lỗi
- Dễ đào tạo công nhân
📌 Rất phù hợp cho QC, báo cáo lỗi, đào tạo nội bộ.
- Ứng dụng của kính hiển vi công nghiệp trong sản xuất bo mạch PCB
🔹 4.1. Kiểm tra linh kiện SMD và IC
Kính hiển vi giúp phát hiện:
- Linh kiện đặt lệch
- Chân IC bị cong
- Lỗi hàn thiếu / thừa

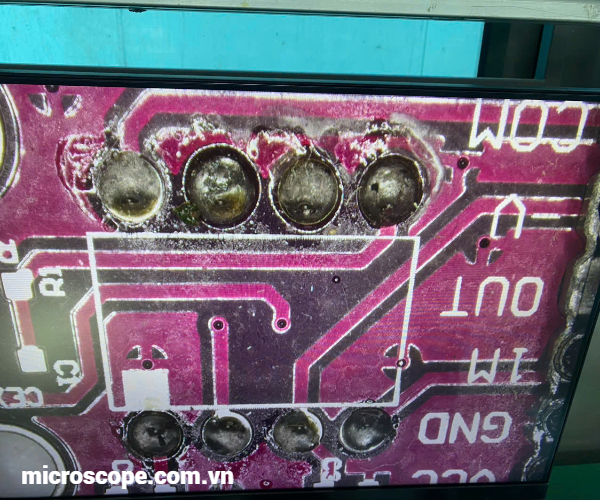

🔹 4.2. Kiểm tra mối hàn (solder joint inspection)
Đây là ứng dụng quan trọng nhất:
- Hàn lạnh
- Hàn không dính
- Cầu hàn (short)
👉 Những lỗi này rất khó phát hiện bằng mắt thường.
🔹 4.3. Kiểm tra bo mạch sau reflow / wave soldering
- Đảm bảo chất lượng sau hàn
- Giảm tỷ lệ lỗi xuất xưởng
- Nâng cao độ tin cậy sản phẩm
🔹 4.4. Sửa chữa và rework PCB
Kỹ thuật viên có thể:
- Hàn lại linh kiện
- Thay IC
- Sửa đường mạch
👉 Kính hiển vi công nghiệp giúp thao tác chính xác và an toàn.
🔹 4.5. Phân tích lỗi và đào tạo QC
- Ghi lại hình ảnh lỗi
- So sánh lỗi đạt / không đạt
- Chuẩn hóa quy trình kiểm tra
- Vì sao nhà máy PCB nên đầu tư kính hiển vi công nghiệp?
✅ Tăng độ chính xác kiểm tra
- Phát hiện lỗi sớm
- Giảm hàng lỗi ra thị trường
✅ Giảm chi phí sửa chữa và bảo hành
- Lỗi được phát hiện ngay từ đầu
- Hạn chế rework phức tạp
✅ Nâng cao năng suất và chất lượng
- Kiểm tra nhanh hơn
- Ít phụ thuộc vào kinh nghiệm cá nhân
✅ Phù hợp xu hướng điện tử mật độ cao
- PCB nhiều lớp
- Linh kiện siêu nhỏ
- IC chân ẩn (BGA)
>> Xem thêm : Kính hiển vi phóng đại bao nhiêu là đủ cho kiểm tra linh kiện điện tử?
- Cách chọn kính hiển vi công nghiệp phù hợp cho sản xuất PCB
Khi chọn kính, nên cân nhắc:
- Mục đích: QC, repair hay R&D
- Độ phóng đại cần thiết
- Có cần camera, màn hình hay không
- Thời gian sử dụng mỗi ngày
👉 Với nhà máy sản xuất, nên ưu tiên:
- Kính hiển vi soi nổi hoặc kỹ thuật số
- Có đèn LED chất lượng cao
- Thiết kế chắc chắn
- Kết luận
Kính hiển vi công nghiệp là thiết bị then chốt trong sản xuất và kiểm tra bo mạch điện tử (PCB). Không chỉ giúp phát hiện lỗi nhỏ mà còn góp phần:
- Nâng cao chất lượng sản phẩm
- Giảm chi phí sản xuất
- Tăng uy tín doanh nghiệp
Trong bối cảnh ngành điện tử ngày càng đòi hỏi độ chính xác cao, việc đầu tư kính hiển vi công nghiệp phù hợp không còn là lựa chọn, mà là yêu cầu bắt buộc đối với các nhà máy PCB hiện đại.
👉 Nếu bạn đang tìm giải pháp kính hiển vi cho kiểm tra bo mạch, hãy ưu tiên những dòng kính chuyên dụng cho công nghiệp để đạt hiệu quả tối ưu nhất.
